Olá, se você está trabalhando com braçadeiras de tensão ADSS (All-Dielectric Self-Supporting) e se perguntando por que algumas instalações simplesmente não funcionam tão bem quanto você espera, você não está sozinho. Como fornecedor que passou anos solucionando problemas com esses grampos para equipes de serviços públicos e operadoras de telecomunicações, já vi de tudo, desde deslizamento prematuro de cabos até rachaduras nos grampos antes do tempo. A boa notícia? A maioria dos problemas de desempenho não ocorre porque o grampo em si é ruim - eles ocorrem devido a pequenos erros evitáveis na forma como você o especifica, instala ou mantém. Vamos analisar o material real e prático que fará com que seu grampo de tensão ADSS trabalhe mais, dure mais e mantenha suas linhas funcionando perfeitamente.

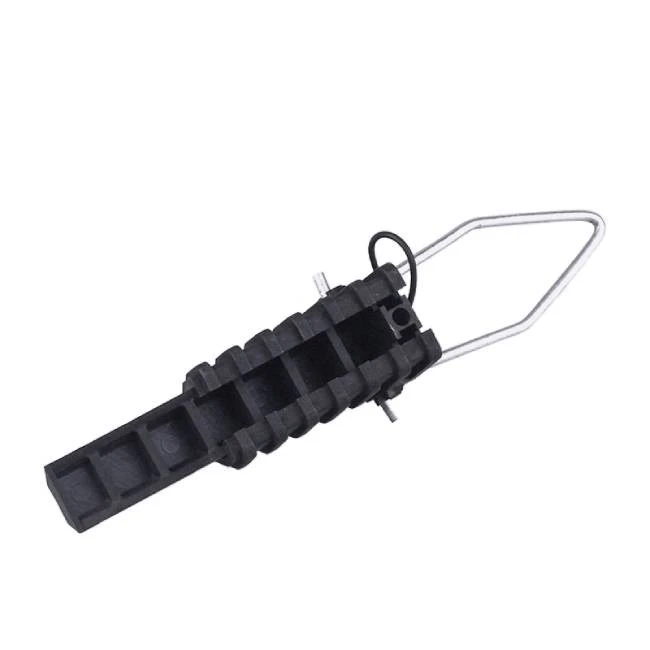

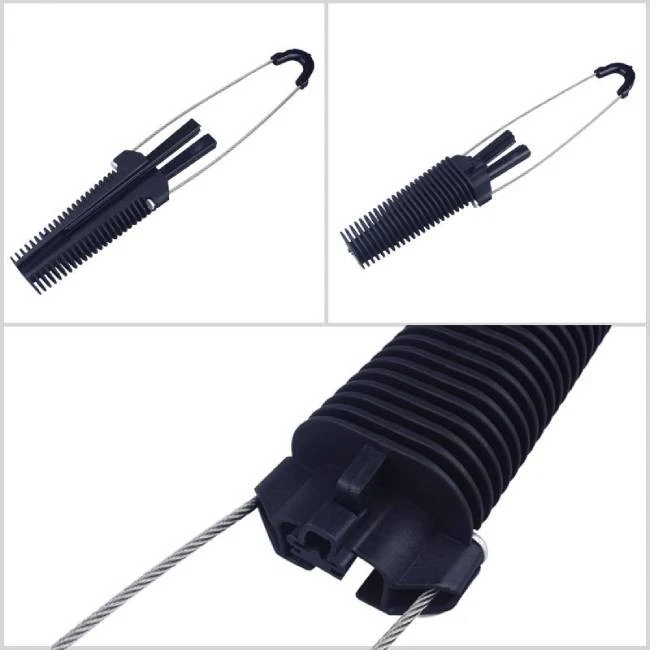

Primeiro, vamos deixar uma coisa bem clara: nem todos os grampos de tensão são criados iguais para cabos ADSS. Alguns clientes entraram em contato porque pegaram uma braçadeira genérica da prateleira e descobriram que ela não correspondia ao diâmetro ou à classificação de tensão do cabo. É por isso que escolher o tipo de pinça certo para a sua configuração exata é o primeiro grande passo. Por exemplo, se você estiver lidando com vãos de tensão média a alta (comuns em linhas de telecomunicações rurais), um grampo de tensão tipo cunha geralmente é a escolha certa. O design em cunha distribui a força de fixação uniformemente ao longo da capa do cabo, o que evita aquele “beliscão” que pode danificar o núcleo da fibra ADSS ou causar deslizamento. Espere, mas também não durma em braçadeiras de cabo sem saída – elas são perfeitas para pontos terminais onde o cabo precisa ser preso na extremidade da torre. Também trabalhei com pessoas que faziam trabalhos de rede de distribuição; os grampos de tensão de ancoragem são projetados especificamente para esse caso de uso, lidando com as flutuações diárias de carga causadas pelo vento e pelas mudanças de temperatura de maneira muito melhor do que as opções genéricas. Se você estiver usando ABC (Aerial Bundled Cable), o grampo sem saída para cabo ABC não é negociável - eles são projetados para prender vários condutores ao mesmo tempo sem escorregar, o que é uma virada de jogo total para execuções de distribuição. E para ancoragens de distribuição elétrica que precisam funcionar bem com a infraestrutura existente, os grampos de ancoragem de distribuição elétrica se adaptam perfeitamente ao hardware de poste padrão, sem modificações extras. A chave aqui é: pule a abordagem de tamanho único. Verifique a folha de especificações do grampo em relação ao diâmetro externo do cabo, à carga de tensão máxima e ao ambiente (vento, gelo, variações de temperatura) da sua rota. Eu sempre digo aos novos clientes: se você não tiver certeza de qual braçadeira se encaixa, envie as especificações do cabo e os detalhes da extensão - não há necessidade de adivinhar.
Agora, depois de ter o grampo certo, a instalação é onde a maioria das pessoas erram. Vejo isso o tempo todo: os técnicos correm para descascar a capa do cabo, deixando rebarbas ou bordas irregulares que ficam presas na superfície interna da braçadeira. Os cabos ADSS têm uma capa externa fina que protege o núcleo da fibra interna – se você cortar essa capa ao decapar, já estará enfraquecendo o cabo e a braçadeira não segurará como esperado. A regra aqui é: use um descascador de cabos especializado e afiado (não um canivete - acredite, já vi facas escorregarem e arruinarem mais trabalhos do que você pode contar) para remover exatamente o comprimento da jaqueta que o grampo exige. A maioria dos fabricantes de braçadeiras (incluindo nós) coloca esse comprimento na folha de especificações – cumpra-o. Se você deixar muita jaqueta exposta, a cunha ou o mecanismo de aderência podem não ficar totalmente presos; muito pouco e você está danificando o núcleo. Em seguida, ao encaixar o cabo na braçadeira, certifique-se de que ele esteja alinhado em linha reta, sem torções ou dobras. Tive um cliente cujo técnico pulou esta etapa e, após um vento forte, o cabo torceu na braçadeira, causando tensão irregular e deslizamento que levou dias para ser consertado. Especialmente para grampos de tensão do tipo cunha: você precisa apertar o hardware do grampo com a especificação de torque exata, não apenas “confortável”. O aperto excessivo pode quebrar o corpo de plástico do grampo (espere, certo - a maioria dos grampos ADSS modernos são de plástico, que são leves e resistentes à corrosão, mas quebradiços se você girar com muita força), e o aperto insuficiente é óbvio, mas ambos levam a um desempenho ruim. Dica profissional: mantenha uma chave de torque à mão durante as instalações - isso leva 2 minutos extras e evita dores de cabeça mais tarde.
O ambiente é outro grande fator que prejudica o desempenho do grampo de tensão ADSS e é fácil de ignorar. Se você estiver instalando em uma área costeira, por exemplo, a névoa salina corrói as ferragens de metal dos grampos (espere, não - a maioria dos grampos ADSS tem corpos de plástico, mas os parafusos de montagem geralmente são de metal). Certifique-se de que o hardware da braçadeira seja galvanizado ou revestido para resistência à corrosão. Em climas frios, os grampos de plástico podem ficar quebradiços – portanto, escolha grampos classificados para baixas temperaturas (como -40°C) que não quebrem quando você estiver instalando em climas de -20°F. Em áreas superaquecidas e desérticas, o plástico pode amolecer um pouco com o tempo, o que significa que a braçadeira também pode não suportar a tensão. A solução aqui é simples: braçadeiras específicas com corpos de plástico estabilizados contra UV. Os raios UV do sol decompõem o plástico rapidamente, especialmente em áreas com pouca cobertura de árvores. Certa vez, vendi um lote de pinças para um cliente no Arizona que ignorou a estabilização UV e, um ano depois, metade das pinças estavam quebradas devido à exposição ao sol. Não seja esse cara - peça pinças com classificação UV se sua rota estiver exposta. Além disso, carregamento de gelo: em áreas onde o gelo se acumula nos cabos, isso adiciona uma tensão extra enorme. Verifique novamente a classificação de tensão máxima do seu grampo para ter certeza de que ele pode suportar a carga de gelo e vento em sua extensão. Caso contrário, atualize para uma braçadeira de classificação mais alta – é mais barato do que reparar uma falha na linha no meio de uma tempestade.
Espere também - não se esqueça da tensão do cabo antes de instalar a braçadeira. Os cabos ADSS são pré-tensionados de fábrica, mas quando você os puxa para cima do poste, a tensão pode mudar. Se você instalar a braçadeira quando o cabo estiver sob tensão irregular, a braçadeira ficará torta e a aderência ficará irregular. Os técnicos simplesmente prenderam a braçadeira e apertaram-na sem verificar a curvatura do cabo - usando uma calculadora de curvatura para definir a curvatura correta antes que a fixação não seja negociável. Isso é especialmente importante para vãos longos (mais de 100 metros), onde mesmo um pequeno erro de curvatura pode causar muito mais tensão na braçadeira do que foi projetada.
A manutenção é algo que a maioria das pessoas ignora totalmente, mas faz uma enorme diferença no desempenho a longo prazo. Você não precisa escalar todos os postes todos os meses, mas uma rápida verificação anual durante o período de entressafra é uma boa ideia. O que procurar: primeiro, verifique se há sinais de danos na jaqueta ao redor da braçadeira. Se a jaqueta estiver rachada ou desgastada, poderá entrar umidade, o que danificará o núcleo da fibra com o tempo. Em seguida, verifique o hardware da braçadeira – os parafusos ainda estão apertados? As mudanças de vento e temperatura podem fazer com que os parafusos se soltem lentamente, o que enfraquece a aderência da braçadeira ao cabo. E inspecione o próprio corpo da braçadeira em busca de rachaduras, especialmente em áreas próximas ao ponto de montagem. Se você notar uma rachadura, substitua a braçadeira imediatamente – não espere que ela falhe. Já tive clientes que esperaram até uma tempestade e então a braçadeira quebrou, o cabo quebrou e eles precisaram de milhares de reparos. Além disso, se você estiver em uma área empoeirada, às vezes a sujeira pode se acumular dentro do mecanismo de fixação do grampo, o que torna mais difícil fixá-lo com firmeza. Uma limpeza rápida com um pano seco a cada dois anos é suficiente para manter o funcionamento.
Outra coisa: se você estiver substituindo uma pinça em uma linha existente, não troque-a simplesmente pela mesma antiga. Veja por que o antigo falhou. Se escorregasse, o grampo antigo provavelmente era do tamanho errado para o cabo ou o hardware não estava apertado corretamente. Se quebrou, talvez não tenha sido classificado para o meio ambiente. Use isso como uma chance de atualização - como se você tivesse uma pinça antiga que não fosse estabilizada contra UV, substitua-a por uma com classificação UV na próxima vez.
Agora, vamos falar sobre mitos comuns que ouço o tempo todo. Mito nº 1: “Uma pinça mais pesada é melhor.” Não – para ADSS, muito peso pode ser ruim, especialmente em extensões longas onde você não deseja carga extra no cabo. Atenha-se ao peso da braçadeira especificado para a classificação de peso do seu cabo. Mito nº 2: “Os grampos de plástico são frágeis e fracos.” Isso está desatualizado – os grampos de plástico modernos são projetados com polímeros de alta resistência que se igualam ou excedem os grampos de metal em termos de resistência à tensão e não corroem. Mito nº 3: “A instalação é a única coisa que importa quando o grampo é colocado.” Não, como eu disse, o meio ambiente e a manutenção desempenham um papel importante.
No final das contas, melhorar o desempenho do grampo de tensão ADSS não é ciência de foguetes - trata-se de fazer o básico certo: escolher o grampo certo para sua configuração, instalá-lo corretamente com as ferramentas adequadas, considerar seu ambiente e fazer verificações regulares. Se você ainda não tiver certeza de qual braçadeira atende às suas necessidades ou precisar de ajuda para solucionar problemas de uma instalação atual, entre em contato. Trabalhamos com equipes de serviços públicos, operadoras de telecomunicações e empreiteiros em todo o mundo e podemos ajudá-lo a especificar a braçadeira certa, responder a perguntas de instalação ou até mesmo orientá-lo em dicas de manutenção. Não deixe que uma pinça ruim prejudique o desempenho da sua linha – acerte na primeira vez.
Se você deseja atualizar seus grampos de tensão ADSS ou apenas deseja conversar sobre os detalhes do seu projeto, sinta-se à vontade para entrar em contato com nossa equipe para iniciar uma conversa sobre como encontrar a melhor solução para sua configuração.
Referências
- Comissão Eletrotécnica Internacional (IEC) 61300-3-35: Dispositivos de interconexão de fibra óptica e componentes passivos – Parte 3-35: Procedimentos básicos de teste e medição – Teste de tensão para instalações de cabos aéreos
- Associação da Indústria de Telecomunicações (TIA) TIA-598-C: Codificação e identificação de cores de cabos de fibra óptica para telecomunicações
- ANSI C119.4: Teste de estruturas e acessórios de suporte de cabos aéreos de fibra óptica
- Especificações do American Iron and Steel Institute (AISI) para ferragens metálicas resistentes à corrosão para infraestruturas elétricas e de telecomunicações aéreas
- ISO 10472: Cabos de fibra óptica – Cabos totalmente dielétricos autoportantes (ADSS) para aplicações aéreas
